CONEXTWORK（RFID配線管理システム）

概要
パッチコードに取り付けたRFIDタグとパッチパネルに内蔵したアンテナ間で通信を行い、パッチコード情報を収集し、得られた情報をデータベースに登録することで配線状況を把握することができます。

　　


特徴

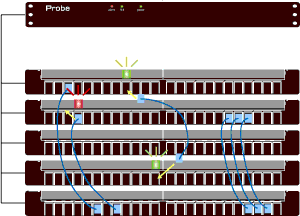

●LEDによるナビゲーション機能　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
作業内容をまとめたデータをシステムにインポートすることで、パッチパネルの設置・撤去、
パッチコードの接続・抜去といった作業をナビゲートします。
特にパッチコードの接続・抜去の際は、パッチパネルの各ポートに搭載しているLEDが点滅し、
配線作業を強力にサポートします。

　

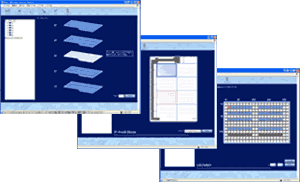

●ビルやフロアなどの情報も管理可能　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
ネットワーク配線を管理するデータセンタのビル・フロア・エリア・ラック等の情報を登録・管理することができます。

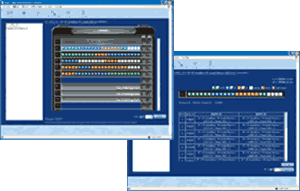

●配線状況をグラフィカルに表示　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
グラフィカルなユーザーインターフェースにより、パッチコードの種別や接続先、ポートの使用率等の
配線状況を把握することができます。

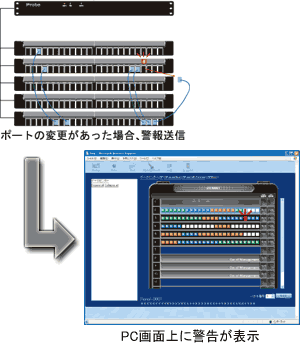

●タッチパネル監視機能　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
パッチコードの接続・抜去といったクリティカルな問題が発生した場合、管理コンソールに警報を送信します。また、同時にパッチパネル上のポートLEDが点滅することで、運用管理者が即時に異常を検知することができます。

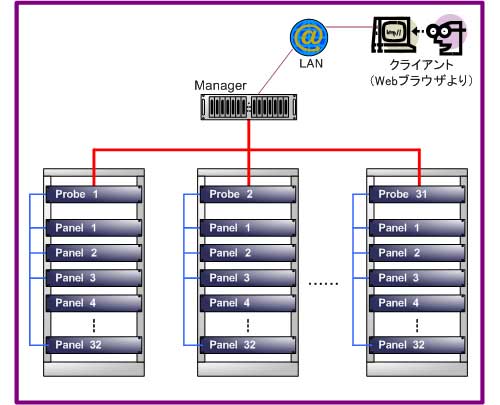

構成



名　称	説　明
Manager （マネージャー）	システムのコントロールを行うWEBサーバー/アプリケーションサーバーであり31台のProbeを接続することができます。
Probe （プローブ）	32台のPanelと接続され、Managerにデータを転送するアナライザー機能を持ちます。
Panel （パネル）	RFIDタグ付きパッチコードの情報を収集するパッチパネル。全24ポートの状態をProbeへ転送します。パッチコードの半差し検出機能も装備しております。

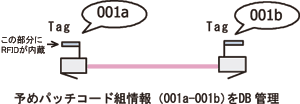

Tag （タグ）	パッチコード組情報を記憶したRFIDタグが内蔵されており、RJ45メタルパッチコード、SC型光パッチコード（SM/MM）、LC型光パッチコード（SM/MM）のコネクタへ取り付けて使用します。Panduit社、Aｍｐ社などのパッチコードに取り付け可能です。

Manager仕様

OS	Red Hat Enterprise Linux ES 6.3
ハードウェア	CPU	インテル ® Pentium® Dプロセッサー 3.0GHｚ以上
	MEMORY	1GB以上
	インターフェース	USB2.0ポートとUSB/RJ45変換BOX（添付品）を接続
	HDD	10GB以上
	Probe接続台数	31台
	Probe配線方式	USB/RJ45変換BOXからRJ45ケーブルによりディジーチェーン配線
	LAN	10/100BASE-T/TX以上
	最大管理ポート	23808ポート
	USB/RJ45変換BOX	H45×W65×D25mm　50g

ハードウェア仕様

項目	Probe	Panel	Tag
			RJ45用	LC用	SC用
寸法（H×W×D、mm）	44×482×56	44×482×55	26×15×26	24×13×27	27×12×34
質量	850g	670g	1.7g	1.9g	1.1g
使用電源	ACアダプタ 入力：100V～240V（50/60Hz） 出力：DC5V		－	－	－
最大消費電力	約1W	約1.6W	－	－	－
インターフェース	Manager接続端子×2、 Panel接続端子×１、 終端切替SW×1、 ACアダプタ接続端子×1	パッチケーブル接続ポート×24、 Probe接続端子×2、 終端切替SW×1、 ACアダプタ接続端子×1	－	－	－
RFIDタグ仕様	－	－	13.56MHz電磁誘導パッシブタグ

InternetExplorerは米国およびその他の国における米国Microsoft Corporationの商標または登録商標です。
インテル、Pentiumは米国およびその他の国におけるIntel Corporationの商標または登録商標です。
Red Hatは米国およびその他の国におけるRed Hat,Incの商標または登録商標です。
Linuxは米国およびその他の国におけるLinus Torvaldsの商標または登録商標です。
