高所作業車用七度計(LED方式)

一覧へ戻る

高所作業車を使用する際、傾斜角度が7度を超える坂道での使用は危険とされています。
そこで現在、車両がいる坂道が使用範囲内であるかがひと目で分かる七度計を開発しました。
本製品は、内蔵の3軸加速度センサーで計測をしています。

特徴① LED表示で、角度・車体の前上がり/前下がりが一目瞭然
特徴② 車内のどこにでも設置可能!運転席で確認できる車載タイプ

【製品番号3336】

仕様

外部入力電源電圧 5.0V±10%
内部電源電圧 3.3V
消費電流 50mA以下
測定誤差 ±1度以下
外形寸法 幅 80mm×奥 40mm×高 20mm
動作温度 0℃~+40℃
動作湿度 20%~85%(結露無きこと)
電源 USBシガープラグより供給
付属品 USBシガープラグ、USBケーブル(1.8m)、 取付用両面テープ、取扱説明書
生産国 日本

資料

pdf 【カタログ】高所作業車用七度計(LED方式)

製品外観

使用方法(初めてお使いになる場合)

POINT:斜めの場所でも天井でも、どこでも取り付けOK!

  • 4)本体側面のZEROスイッチを押し続け、ゼロ補正をします

  • 5)次回以降、常に7度の判定を続けます

LED表示と判定


LEDの状態 動作 角度
緑LED点灯 黄LED消灯 赤LED消灯 緑LED点灯 前下がり6度未満
緑LED点灯 黄LED点灯 赤LED消灯 緑・黄LED点灯 前下がり6度以上7度未満
緑LED点灯 黄LED点灯 赤LED点灯 緑・黄・赤LED点灯 前下がり7度超
緑LED点滅 黄LED消灯 赤LED消灯 緑LED点滅 前上がり6度未満
緑LED点滅 黄LED点滅 赤LED消灯 緑・黄LED点滅 前上がり6度以上7度未満
緑LED点滅 黄LED点滅 赤LED点滅 緑・黄・赤LED点滅 前上がり7度超

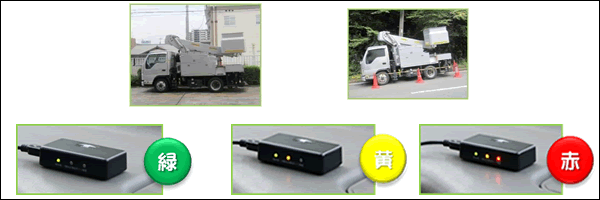

LED表示イメージ



ユーザ様からの反響(モニターアンケートより)
・気泡タイプと比べて、瞬時に角度を判断できるので良い
・従来品よりも表示が見やすい
