アクセスライン・チェッカー（ALC-55U）製品情報

回線種別を確認するための保守ツールです。
ビル内、屋外にてADSL信号の有無に関係なく手軽に検出が行えます。
これまでのADSL回線確認ツールでは不可能だったモデム電源のOFF時や、モデムが取り外されている時など、各種ADSL伝送方式の種別にかかわらずADSL回線の確認が可能です。

対象回線
加入電話回線	使用・未使用判別
ISDN回線（Iインタフェース専用線のディジタルアクセス等を含む）	レイヤ1UP/DOWN（ピンポン伝送信号の有無）判別
タイプ1ADSL回線（電話共用型）	非通信中でも判別可能通信中はADSLキャリア検出可能
タイプ2ADSL回線（ADSL専用型）	非通信中でも判別可能通信中はADSLキャリア検出可能

	【カタログ】アクセスライン・チェッカー（ALC-55U）
	【取扱説明書】アクセスライン・チェッカー（ALC-55U）

【使用方法】

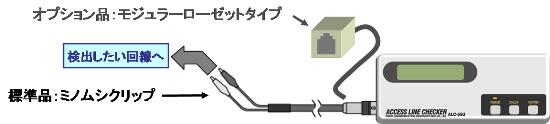

1.検出したい回線に接続します

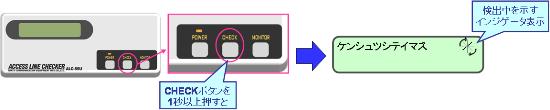

２．本体のCHECKボタンを押します。

３. 検出が完了すると結果が表示されます

【判定結果表示】

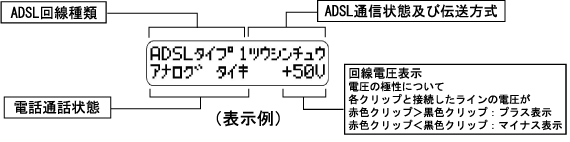

ADSL回線の結果表示

ディスプレイ表示			検出した回線の状況
ADSL回線種類	ADSL通信状態及び伝送方式	電話通話状態	検出した回線の状況
ADSLタイプ1	ツウチンチュウ	アナログツウシンシュウ	ADSL回線タイプ1通信中、電話通話中
	タイキ	アナログタイキ	ADSL回線タイプ1通信中、電話非通話中
	タイキＡ	アナログタイキ	ADSL回線タイプ1(Annex不明)非通信中、電話非通話中
	タイキｃ	アナログタイキ	ADSL回線タイプ1(Annex A)非通信中、電話非通話中
ADSLタイプ2	ツウシンチュウ	-	ADSL回線タイプ2通信中
	タイキ	-	ADSL回線タイプ2(Annex不明)非通信中
	タイキA	-	ADSL回線タイプ2(Annex A)非通信中
	タイキc	-	ADSL回線タイプ2(Annex C)非通信中
ADSL ? （注1）	-	アナログツウワチュウ	電話通話中

注１：アナログ電話通話中は検出動作による通話品質の劣化を避けるため、ADSL回線か否かの検出は実行しません。

特殊なxDSL回線(Reach DSLなど)の場合も「ADSL タイプxツウシンチュウ」と表示されることがあります。

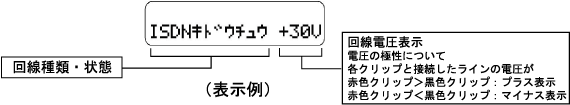

ADSL回線以外の結果

注２：INSネット64回線、Iインタフェース専用回線
注３：電話非通話中とISDN回線待機中は明確に検出することができない場合があります。そのようなケースではこの表示になります。

特殊なxDSL回線(Reach DSLなど)の場合も「ISDNキドウチュウ」と表示されることがあります。

≪仕様≫

項目	仕様
検出可能回線	ADSL回線（タイプ1及びタイプ2）,ISNネット64回線、加入電話回線アナログ専用回線、Iインタフェース専用回線（DA,DR,HSD）
検出可能範囲	MDF近傍～ISDN：伝送損失50dB（160kHz）　　　　　ADSL：伝送損失60dB（160kHz）
質量	210g（電池を含む）
寸法	縦62mm×横152mm×厚さ24.5mm（コネクタ部を除く）
電源	単3形アルカリ乾電池2本または単3形充電式電池（単3形マンガン乾電池は使用できません）
最大消費電力	2W
使用温度範囲	0℃～45℃（結露なきこと）
保管温度範囲保	-10℃～70℃
付属品	テストリード（型式：ALC-T10）：1本単3形アルカリ乾電池：2本イヤホン：1個取扱説明書：1部

※本製品は東日本電信電話株式会社技術協力センタ殿との共同開発品です

アクセスライン・チェッカー（ALC-55U）【生産終了品】
