S10U端子板/S8U端子板

一覧へ戻る

  • S10U端子板(S10U-TB)
  • S8U端子板(S8U-TB)

S10U端子板(S10U-TB)            S8U端子板(S8U-TB)

● VDSL集合装置に最適な構成で従来の小型化された64号U端子板と比べてもさらに小型化を実現しており、薄型のVDSLキャビネット内で使用できるサイズになっております。
● 連結溝により簡単に回線数を2倍・3倍と増やすことができます。
● 環境に影響を及ぼす有害物質は一切使っておらず、リサイクル効率の高い材料を使用していることで、廃棄時にはほぼ全体をリサイクルすることができます。

【製品番号1502】 S10U端子板(5個入り)
【製品番号1503】 S8U端子板(5個入り)

<スペシャルセット LTE警報端子用>
●S10U-TB・4個セット(取付プレート付)【型番:1512】

★MDF架やIDF架に取付可能な
プレートが付属しているセットです
<1セット内容>
◎S10−TB:4個 ◎取付プレート:1個 ◎M3.5ねじ、フランジナット:各4個 ◎簡易接続工具:1個

仕様

  S10U端子板 S8U端子板
収容回線数 10回線 8回線
寸法(mm) W89×H45×D25 W80×H45×D25
質量 47g 42g
結線方法 装置側:Uスリットシングル端子   ケーブル側: Uスリットマルチ端子  装置側:Uスリットシングル端子    ケーブル側: Uスリットマルチ端子
適応心線径(mm) 0.4~0.65 0.4~0.5
適応工具 UスリットA工具(UCT-A工具)または、MT20簡易接続工具 UスリットA工具(UCT-A工具)または、MT20簡易接続工具
装備/添付品 ・ マウントベース ・ 示名条片台 (差込用紙入) <添付品> 木ネジ 2本 ・ マウントベース ・ 示名条片台 <添付品> 木ネジ 2本 示名条片紙入 (無地のり付き)

資料

pdf 【カタログ】S10U端子板/8U端子板
pdf 【取扱説明書】S10U端子板
pdf 【取扱説明書】S8U端子板
pdf 【図面】S10U端子板
pdf 【図面】S8U端子板
pdf 【カタログ】S10U-TB無線基地局セット

特徴

・端子板の内側に通線溝を設けているため、結線したジャンパ線およびケーブルがキャビネットの壁面 等と干渉しません。
・結線作業前にケーブル仮止めができるプリセット構造を採用しており、作業性が向上。
・示名条片は左右回転可能な構造、また、取り外した際も示名条片の上に積み重ねられます。
・結線工具はUCT-Aコウグ、またはMT20簡易接続工具を使用。

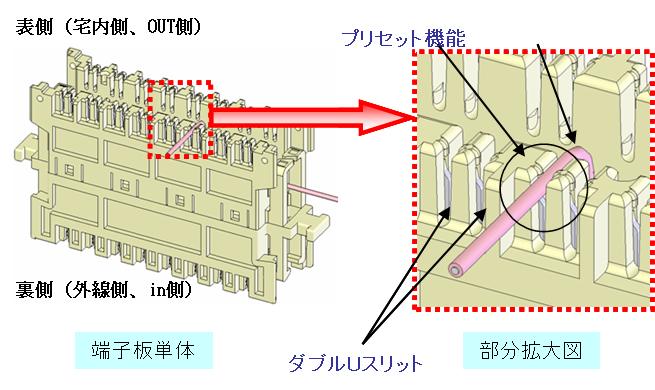

プリセット機能

示名条片機能

S10U端子板の結線方法
