極性確認用ペグ

一覧へ戻る

1L-CR形の極性確認用ペグです。

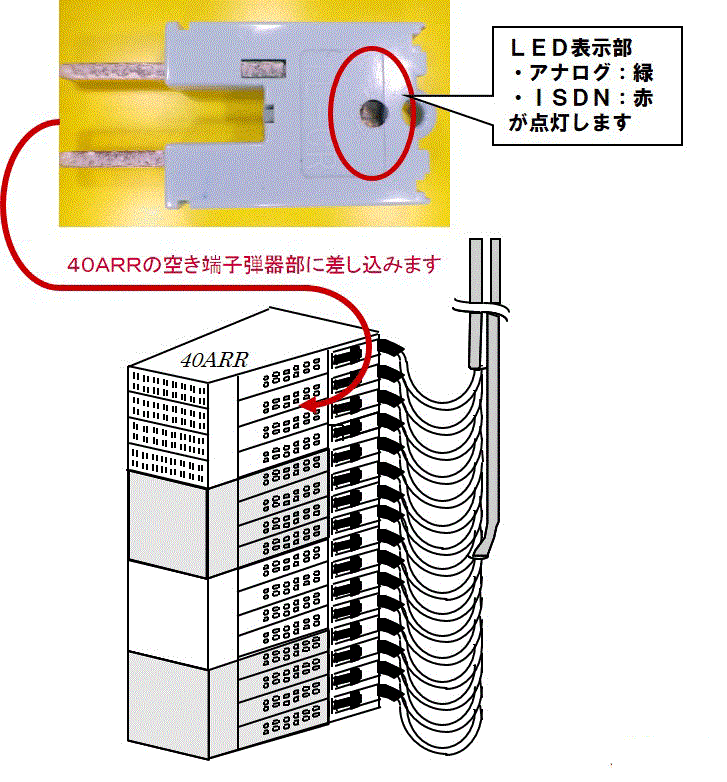

ケーブル布設前に40号保安器の試験弾器部に挿入し、交換機側の極性判定結果をLEDに表示します。

【製品番号3127】

仕様

対象端子 40-ARR、45-ARR、40-TB
設置寸法 12.6×5×27.75m
質量 1g

資料

pdf 【カタログ】極性確認用ペグ
pdf 【取扱説明書】極性確認用ペグ

特徴

LEDランプは片側(表面)しかないため、AB線への誤挿入が防止できます。
誤って現用回線に挿入しても、通話中呼は切断されません。
(ただし、現用回線では話中等のため、正しく極性をチェックできません)


■本品のLED点灯
A線側がB線側よりも電位が高いとき「緑」点灯
B線側がA線側よりも電位が高いとき「赤」点灯
